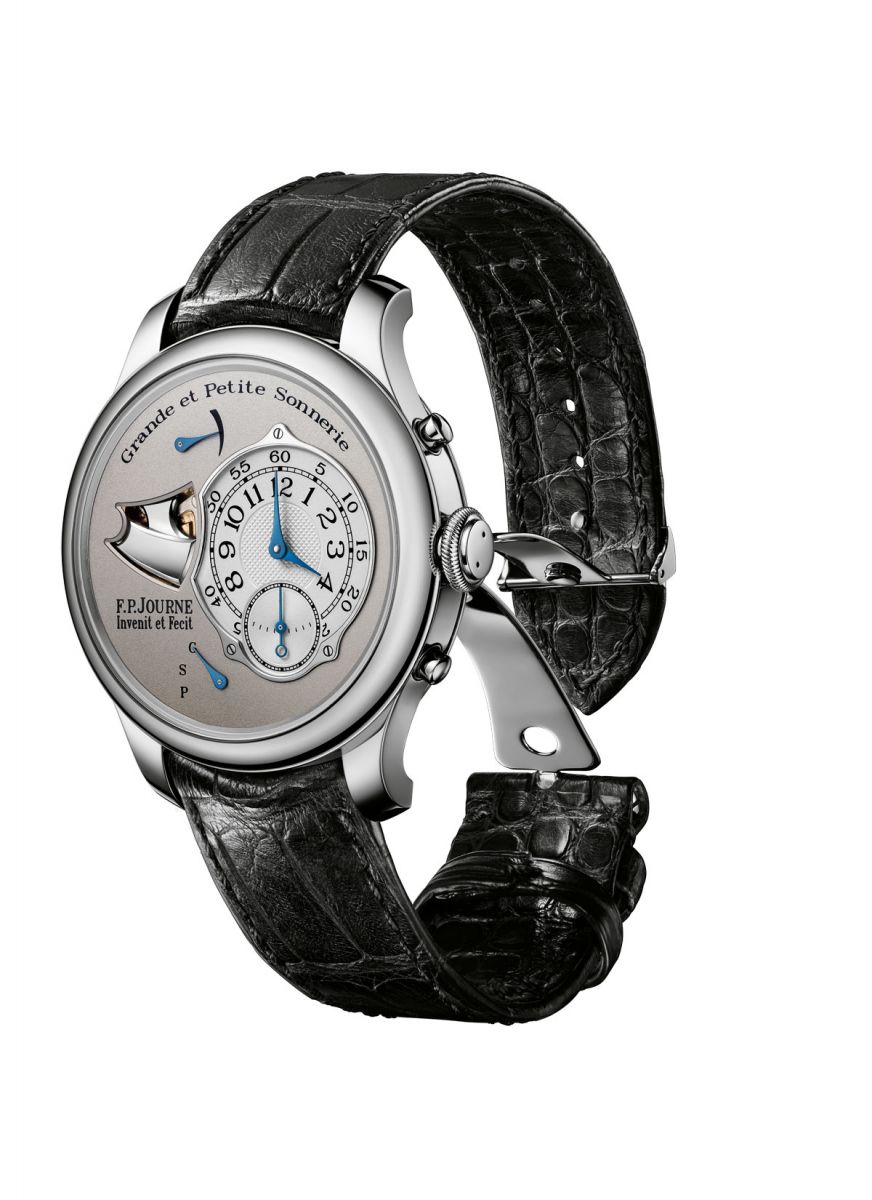

Полный набор функций часов с большим боем и надежность в работе, защищенная 10 патентами.

Часы с большим боем являются одним из сложнейших произведений часового искусства. Самая большая трудность при создании таких часов – это добиться того, чтобы они работали от ограниченного запаса энергии наручных часов без ущерба звучанию и надежности мелодичного перезвона.

В этих часах единственная ходовая пружина обеспечивает запас энергии на 24 часа большого боя (96 полных циклов перезвона) без использования функции минутного репетира. Только одна функция перезвона потребляет почти 60% энергетического запаса ходовой пружины, а в тихом режиме без звона часовой механизм работает пять дней.

Процесс конструирования этого механизма был постоянным поиском путей экономии энергии посредством максимально эффективного использования механики. В результате был создан энергосберегающий часовой механизм с чуткими механическими устройствами, которым требуется очень тонкая настройка, чтобы 35.040 раз в году раздавался безупречный перезвон.

Пользование часами с боем всегда было делом рискованным. Только одна малейшая оплошность, типа переведения стрелок в момент, когда часы бьют, и ваша дорогостоящая механика тут же выйдет из строя.

Поэтому первый пункт в брошюре со спецификацией этих часов гласил: «не давайте их восьмилетнему ребенку». Должен признать, что восьмилетний ребенок задал мне самую трудную задачу в моей карьере. Чтобы удовлетворить спрос, я сконструировал часовой механизм на основе новых принципов механики. В этом изделии 10 патентов подтверждают, что я “Invenit” («изобрел» – лат.) это произведение часового искусства. Шесть лет у меня ушло на то, чтобы я его “Fecit” («сделал» — лат.)

Мне хотелось бы, чтобы эти часы вызвали у вас ощущение, что вы можете общаться с самим временем. Но прежде я приглашаю вас изучить ваше новое приобретение, тщательно прочитав руководство пользователя.

Каждый экземпляр часов Sonnerie Souveraine нарекается именем их обладателя. Таким образом, они получают частичку вашей целеустремленности, личности и души. Благодарю вас за то, что отныне вы –хранитель этих часов.

Франсуа-Поль Журн, 10 патентов за SONNERIE SOUVERAINE

Барабан
Один барабан приводит в движение и колесную систему, и механизм боя, которые находятся с каждого конца главной пружины.

Цилиндр барабана, прикрепленный к наружному концу пружинной катушки, имеет зубчатую кромку для приведения в действие колесной системы. Ось барабана, прикрепленная к внутреннему концу пружины, вращает зубчатое колесо, приводящее в движение механизм боя посредством нереверсивной зубчатой передачи.

Индикатор запаса хода имеет три коаксиальных дифференциала. Верхний дифференциал сочленяет ось и барабан. Нижний дифференциал движется в соответствии с направлением вращения оси. Третий дифференциал образует связь между двумя дифференциалами с целью индикации запаса хода пружины.

Система завода и настройки
В компактной системе завода и настройки совершенно отсутствуют длинные стержни и подвижные шестерни, а сама она находится под циферблатом.

В этой системе колесо заводной головки постоянно находится в зацеплении с передаточным колесом, коаксиально установленным на качающемся рычаге. Стержень заводного механизма выдвигается сквозь квадратное отверстие в центре колеса заводной головки.

В момент завода часов и установки времени передаточное колесо приводит в движение промежуточные колеса, установленные с каждой стороны качающегося рычага.

При выдвижении заводной головки выдвигаемая деталь поворачивает рычаг, чтобы промежуточные колеса вошли в зацепление с колесом минут для перевода стрелок.

При выдвижении заводной головки крутящий момент, сообщаемый передаточному колесу, поворачивает качающийся рычаг, чтобы войти в зацепление с храповой шестеренкой заводящего устройства.

Выбор режима боя
Будучи управляемым с помощью колеса колонного типа, механизм выбора и индикации режима боя выполняет свои функции посредством минимального количества деталей.

Вращающееся колесо колонного типа оказывает действие на три рычага: рычаг для выбора большого или малого боя, рычаг для выбора тихого режима “silence” и подпружиненный качающийся рычаг, посредством которого, а также рейки и шестеренки, осуществляется отображение на циферблате выбранного режима боя.

При нажатии на кнопку выбора режима хода качающийся рычаг поднимает подпружиненную собачку храпового механизма. Собачка пошагово толкает колесико с 12 зубьями, которое вращает колесо колонного типа, совершающее последовательные циклы и действия.

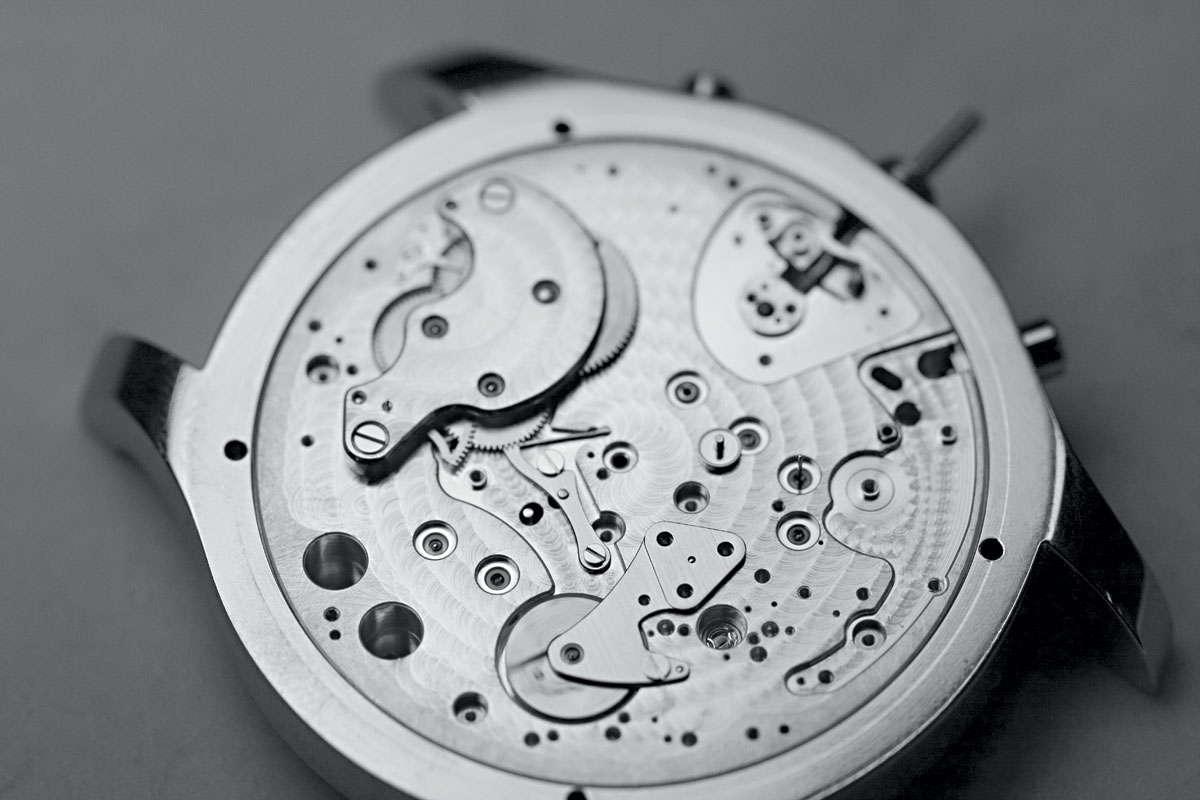

Зубчатые рейки механизма боя
Конструкция часового механизма, где часовые и минутные стрелки смещены от центра, позволяет устанавливать зубчатые рейки устройства в центре механизма. Это в то же время дает возможность увеличивать размер реек для достижения большей точности и регулировки.

Механизм боя управляется с помощью трех коаксиально установленных зубчатых реек: для часов, четвертей часа и минут. Каждая рейка имеет храповые зубцы, которые приводят в действие молоточки. При запуске боя, рейки опускаются на соответствующие кулачковые опоры. Затем они сразу же вступают в соприкосновение с зубчатой передачей боя и поднимаются до предела своего перемещения. По мере подъема реек их наружный ряд зубцов входит во взаимодействие с наковальнями, чтобы произвести удар в гонги. Расстояние, на которое каждая рейка поднимается, соответственно и количество зубцов на рейке, необходимое для удара, зависит от начальной точки на ее кулачковой опоре.

Последовательность боя
Рейка часов имеет зубчатый отрезок, которым она соприкасается с зубчатой передачей механизма боя. Зубцы находятся в постоянном зацеплении со свободным шестерённым валиком ударного механизма. Чтобы поднять рейку, качающийся шестеренный валик сцепления взаимодействует со свободными и неподвижными шестеренными валиками, блокируя их одновременно и передавая рейке импульс движения от передач механизма боя.

При выходе шестеренного вала из зацепления, подпружиненная рейка возвращает кулачок рейки обратно на кулачковую опору.

Запуск механизма боя
Каждую четверть часа зубец колеса-звездочки поворачивает спусковое устройство напротив его пружины, чтобы оно запустило промежуточный бой часов. Спусковое устройство срабатывает посредством подпружиненных рычажков, которые выводят из поворотного зацепления качающийся рычаг. Тот деблокирует шестеренный валик, чтобы рейки могли упасть на свои кулачковые опоры. Пружина затем снова возвращает качающийся рычаг в положение напротив поворотного сцепления (или снова вступает во взаимодействие с шестеренным валиком, чтобы поднять рейки).

Механизм боя минутного репетира запускается путем нажатия кнопки. Поворотные рычажки воздействуют на качающийся рычаг, чтобы выключить зацепление и позволить рейкам опуститься.

Гонги, выбивающие мелодию
Механизм боя новой конструкции производит громкий и кристально чистый звук, исходящий от гонгов, толщина которых составляет всего три десятых миллиметра. Установка гонгов непосредственно на механизм, а не по его периметру, привело к увеличению механизма. Гонги механизма боя представляют собой плоскую лопасть, один конец которой прикреплен к базовой детали часов. Свободная часть лопасти имеет такую конфигурацию, чтобы при ударе по краю этой части была слышна ее вибрация.

Автоматическая блокировка механизма боя
Механизм боя часов механически блокируется с целью сохранения последних 24 часов энергетического запаса ходовой пружины. Кулачковый упор, освободившись от дифференциала запаса хода, включает поворотный рычаг, когда запас хода уменьшается до 24 часов. Блокирующее устройство удерживает шестеренный валик в зацеплении с находящимися в движении шестеренными валиками рейки, что не позволяет рейкам опуститься для запуска боя.

Если запас хода превысит 24 часа, кулачковый упор освобождает блокирующий механизм, который возвращает поворотное сцепление в положение управления качающимся рычагом.

Блокирование боя часов и заводной головки
Система безопасности предохраняет заводную головку от выдвижения в момент, когда срабатывает механизм боя часов, и она же блокирует механизм боя при выдвижении заводной головки.

Фиксирующий кулачок также включается поворотным подпружиненным рычагом, соединенным с рейкой механизма часовой стрелки. Как только рейка переходит в положение, чтобы начать бой, рычаг поворачивает кулачок таким образом, что он приводит в действие механизм блокировки заводной головки и предохраняет головку от выдвижения, чтобы перевести стрелки часов.

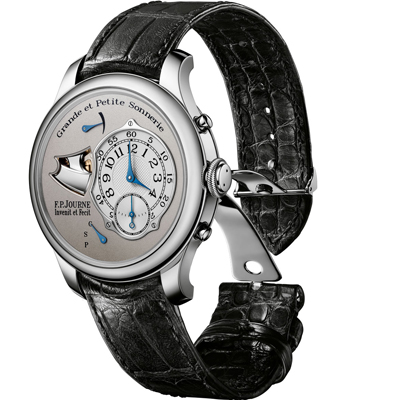

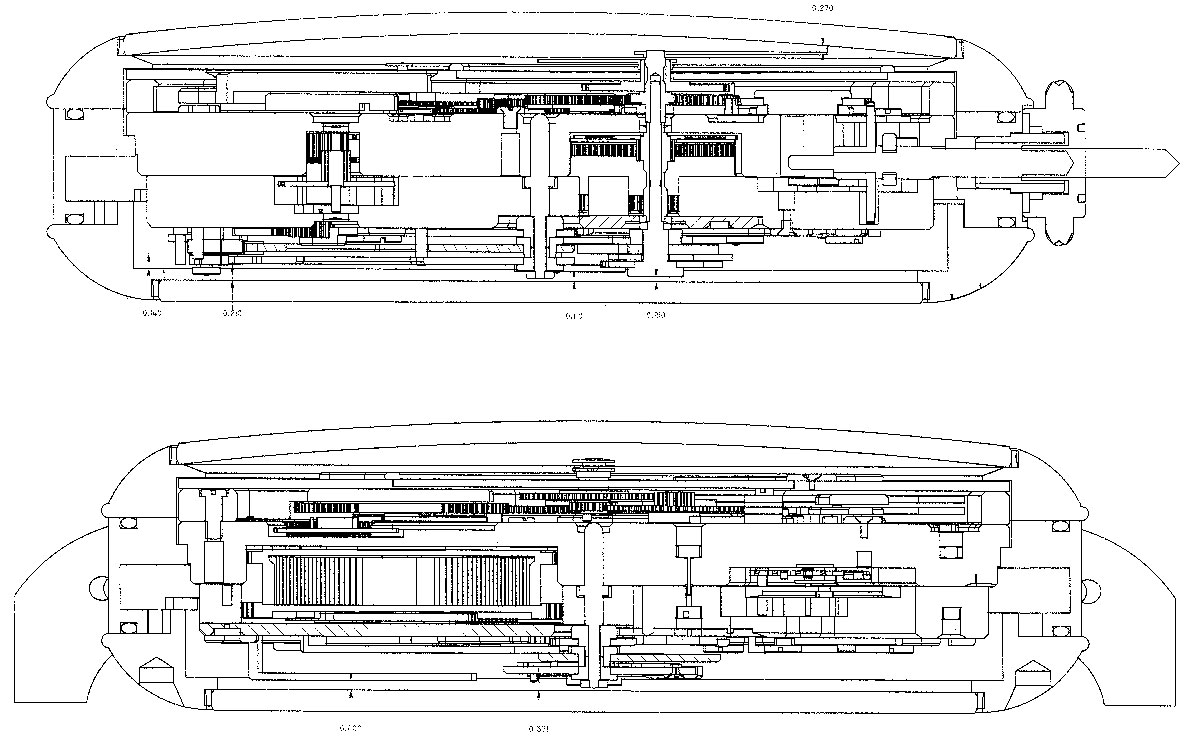

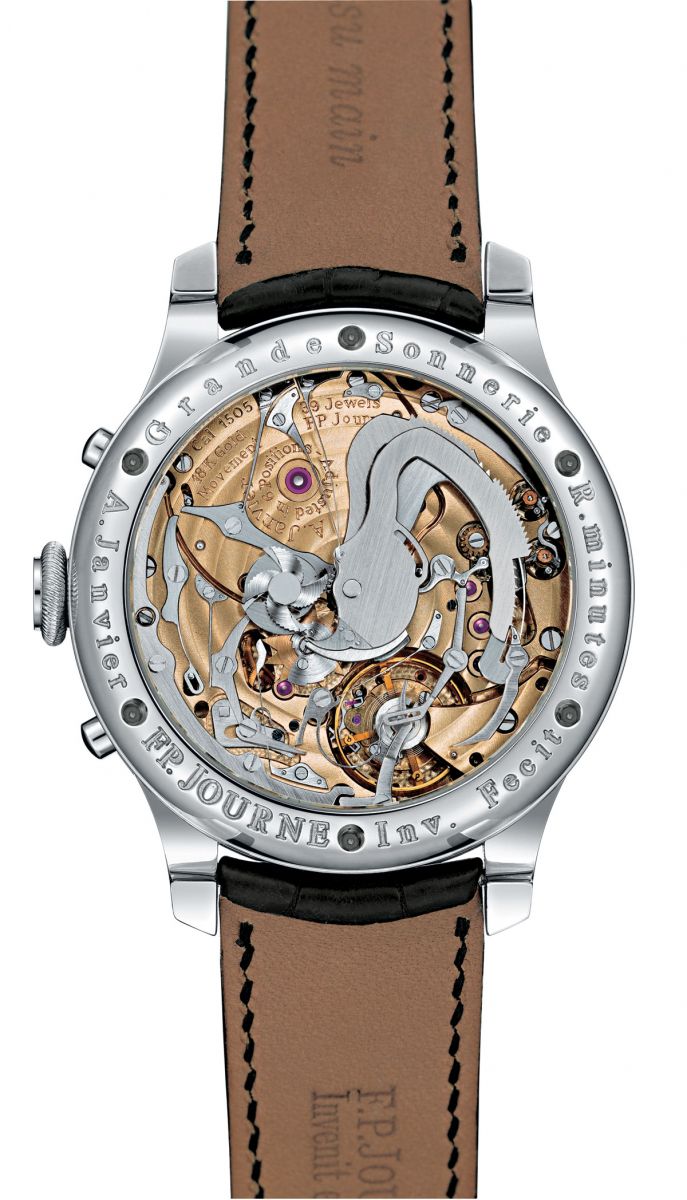

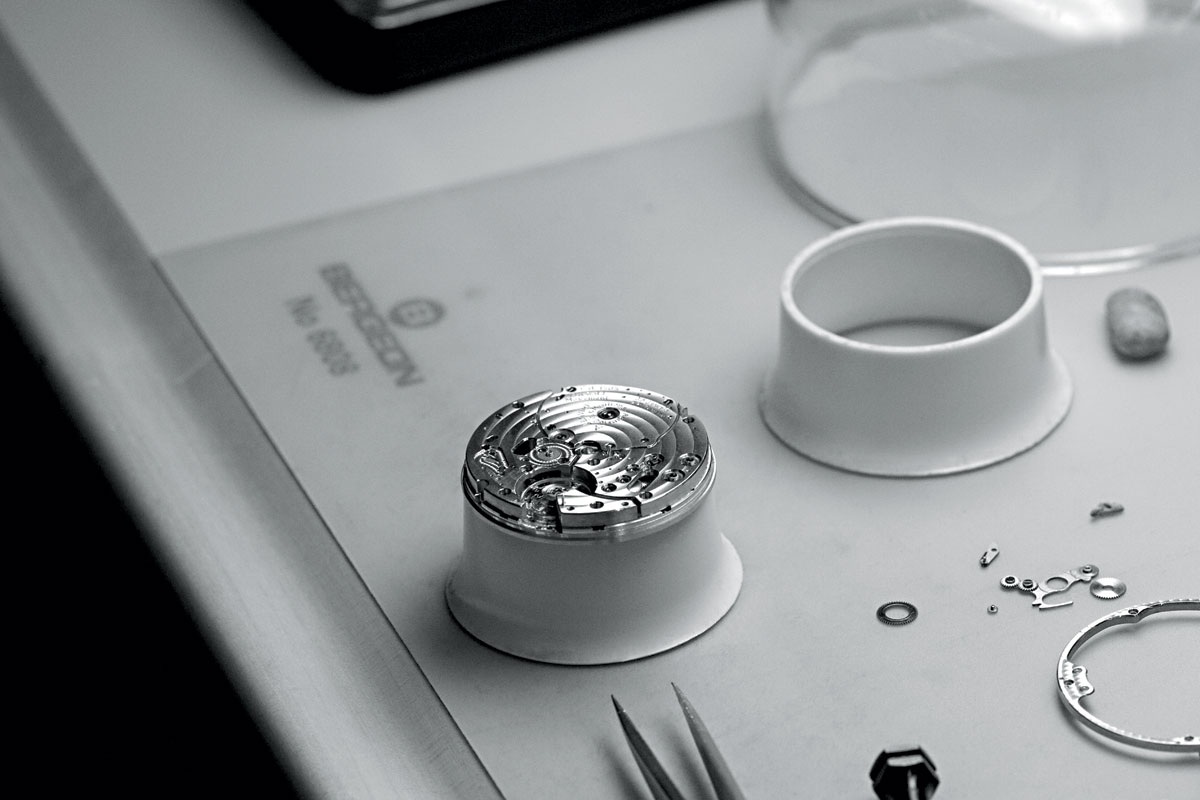

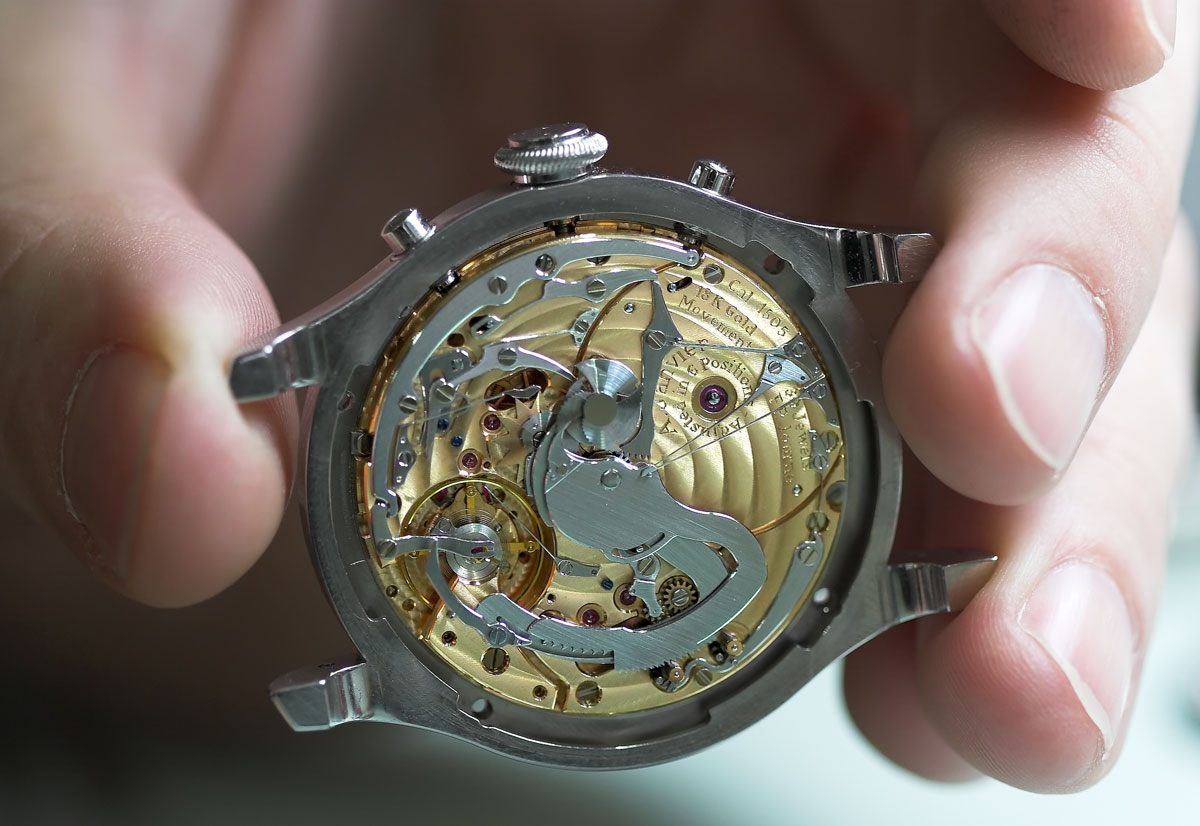

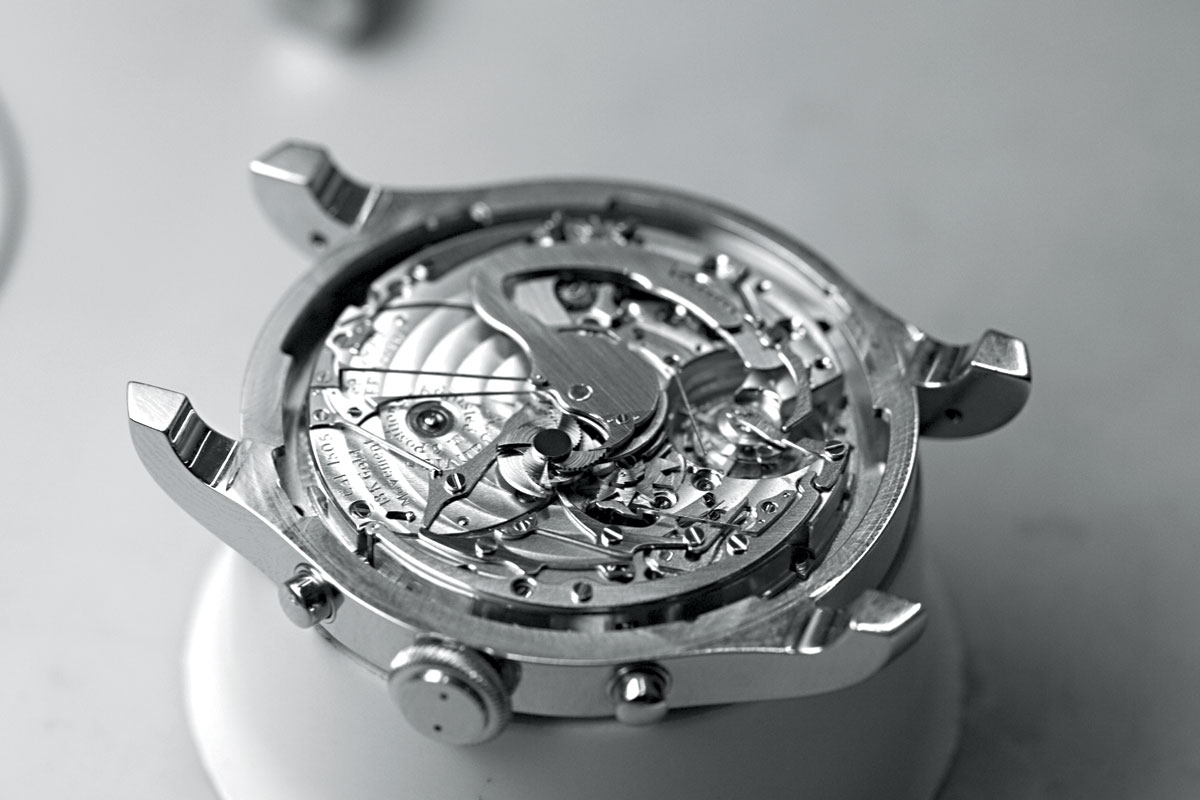

SONNERIE SOUVERAINE Технические данные

• Механизм:

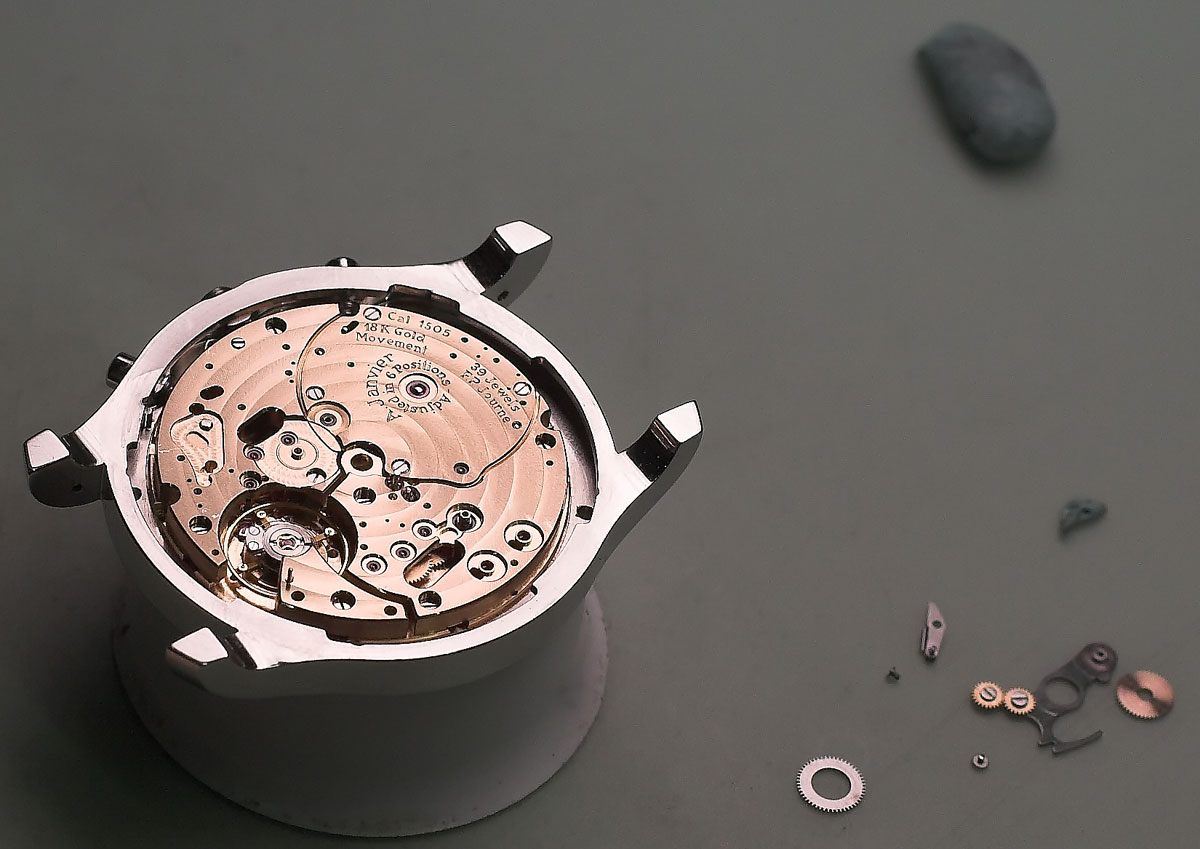

  Калибр 1505
  С ручным заводом
  Базовая плата и мосты из золота
  42 камней

• Размеры механизма:
  Общий диаметр: 35,80 мм
  Диаметр корпуса 35,00 мм
  Высота каркаса: 6,25 мм
  Общая высота: 7,80 мм
  Высота оси заводной головки: 3,41 мм
  Диаметр резьбы заводной головки: 51,20 мм

• Маятник:
  Свободно подпружиненный
  4 варианта регулировки по высоте
  Плоская пружина маятника типа Anachron
  Неподвижно прикрепленный держатель стержня
  заводной головки
  Стержень заводной головки шарнирного типа
  Пружина, прикрепленная с помощью шарнира к фланцу
  Частота колебаний: 21,600 в/ч (3 Гц)
  Поправка на инерцию вращения: 11,00 мк/см2
  Угол подъема: 52О
  Амплитуда: Циферблат кверху,
  полный завод: >340О
  Циферблат кверху,
  24 часа: > 300О

• Спусковой механизм:
  Линейный спусковой механизм
  Колесо спускового механизма с 15 зубцами

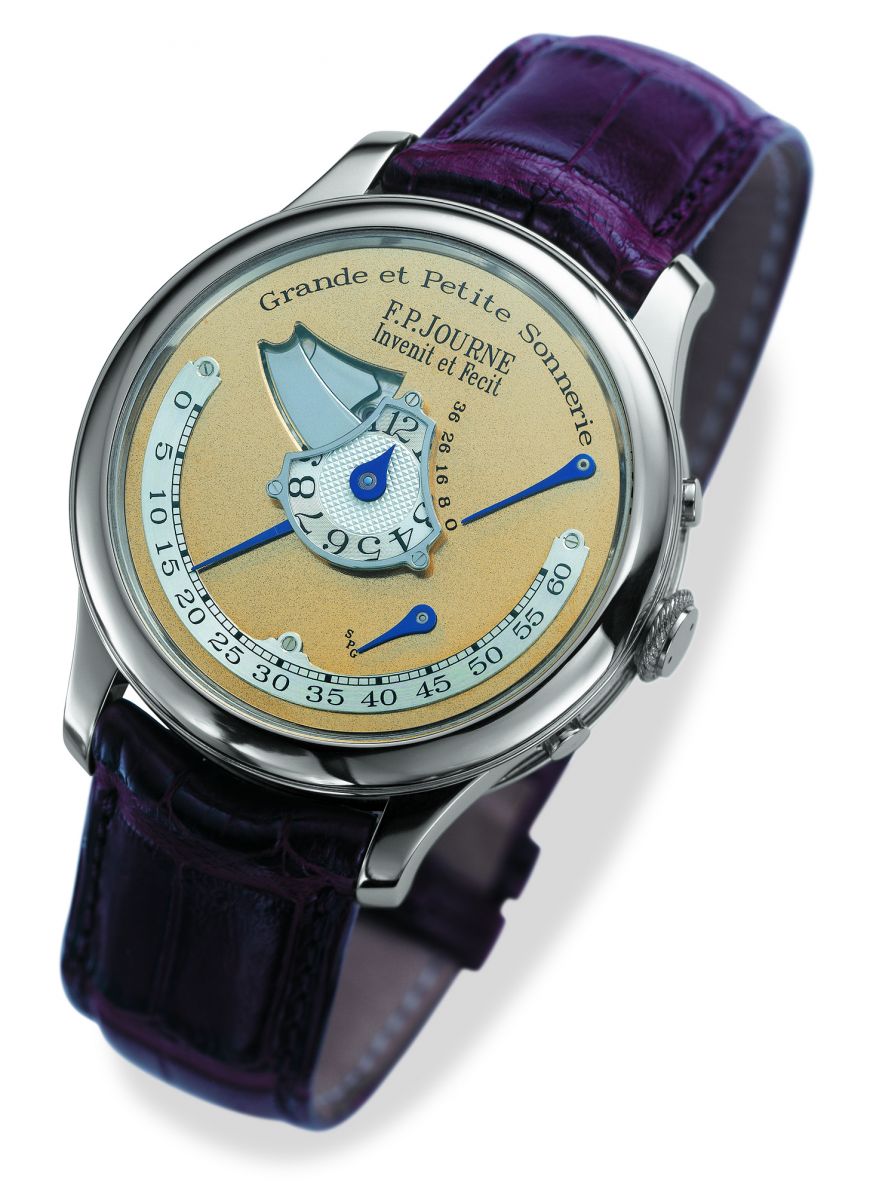

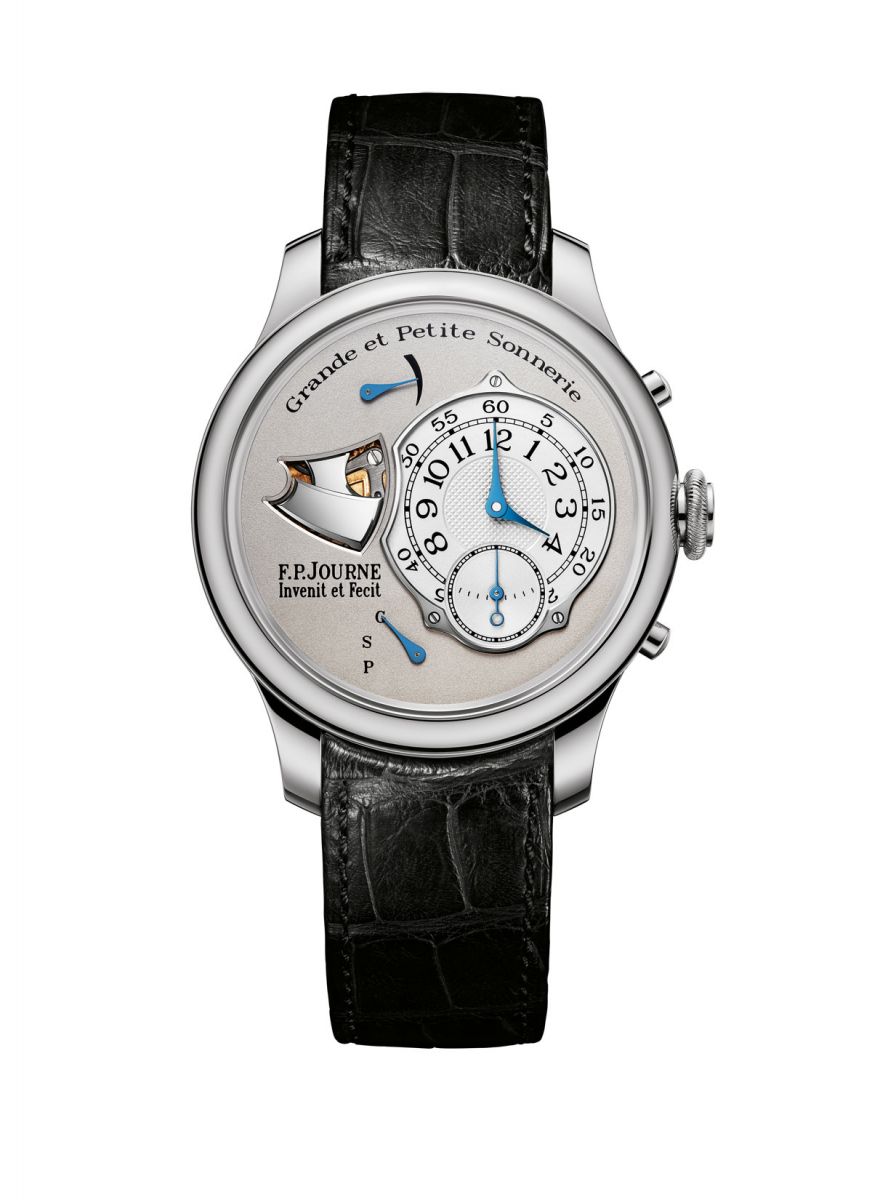

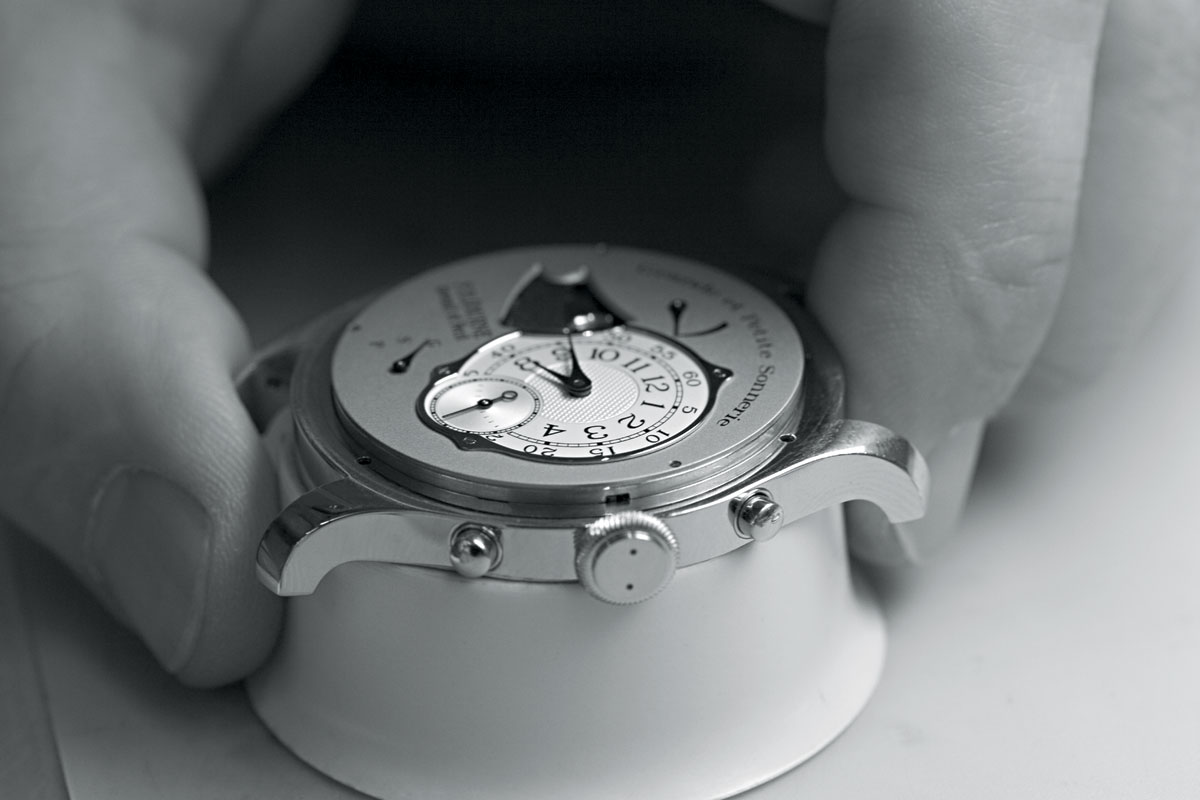

• Визуальная индикация:
  Часы и минуты, смещены от центра
  Малая секундная стрелка в позиции «6 часов»
  Запас хода
  Выбор режима боя
  Молоточки боя

• Звуковая индикация:
  Большой бой, малый бой каждую четверть часа
  Бесшумный бой (режим «Silence»)
  Минутный репетир устанавливается по заказу

• Автономный режим работы:
  120 часов без режима боя
  Прибл. 48 часов в режиме большого боя
  Прибл. 24 часа после блокировки механизма боя

• Отделка:
  Базовая плата с текстурой в форме кругов
  Округлое рифление на мостах
  Полированные и скошенные винты
  Штифты с округлым и полированным верхом
  Стальной каркас с отделкой ручной работы
  3-мерная гравировка

• Корпус:
  Сталь
  Диаметр: 42,00 мм
  Общая высота 12,55 мм

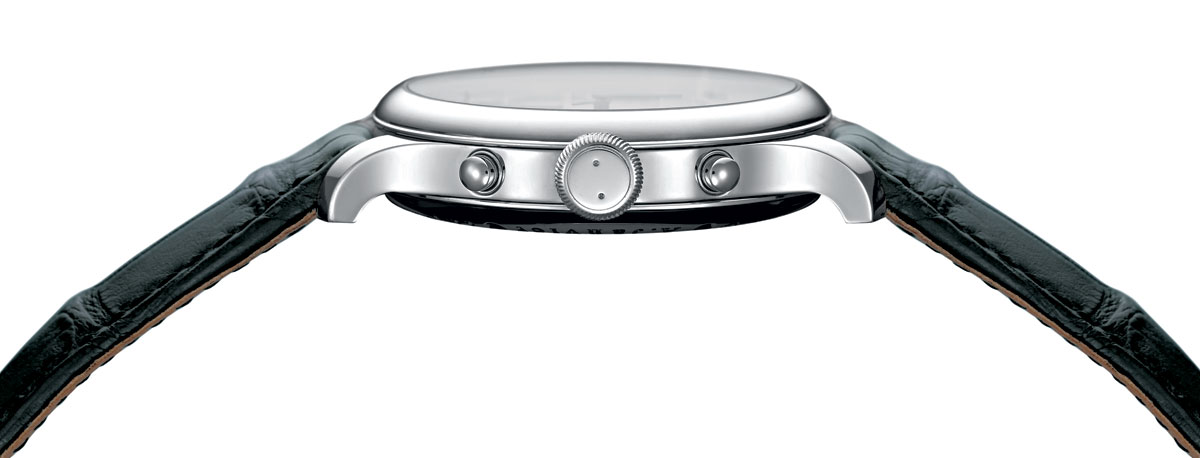

• Органы управления:
  Два положения головки для завода часов и перевода стрелок
  Кнопка для запуска минутного репетира в положении «2 часа»
  Кнопка для выбора режима боя часов в положении «4 часа»

• Количество деталей:
  Механизмы без циферблата 422
  В корпусе с кожаным ремешком 441
  В корпусе со стальным браслетом 558
