Женева, январь 2008 года: Компания Frédérique Constant с гордостью представляет мировую премьеру: часы с турбийоном и кремниевым анкерным колесом. На основе своего удостоенного многих наград мануфактурного калибра Heart Beat, компания Frédérique Constant разработала полностью встроенный турбийон с рядом уникальных функций:

• Кремниевое анкерное колесо
• Разумная весовая балансировка
• Быстрое колебание маятника 28 800 ударов в час
• Клеть турбийона с индивидуальной нумерацией

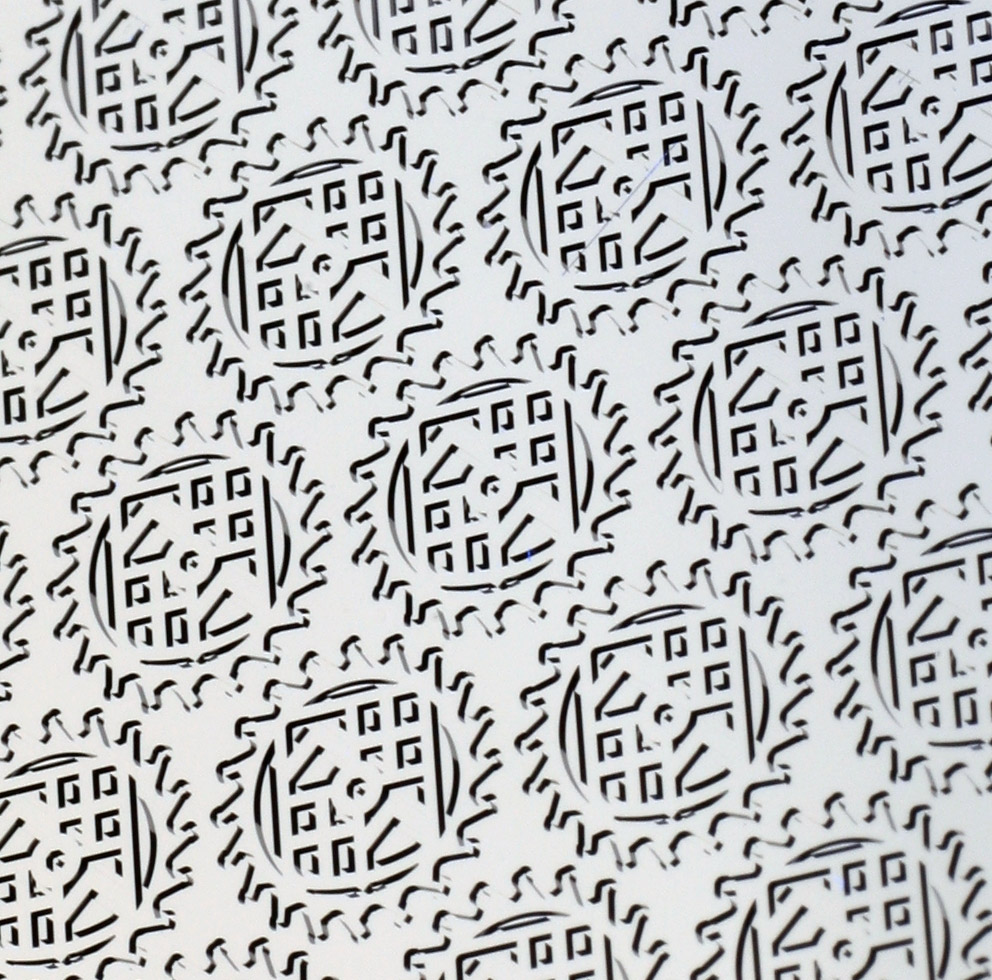

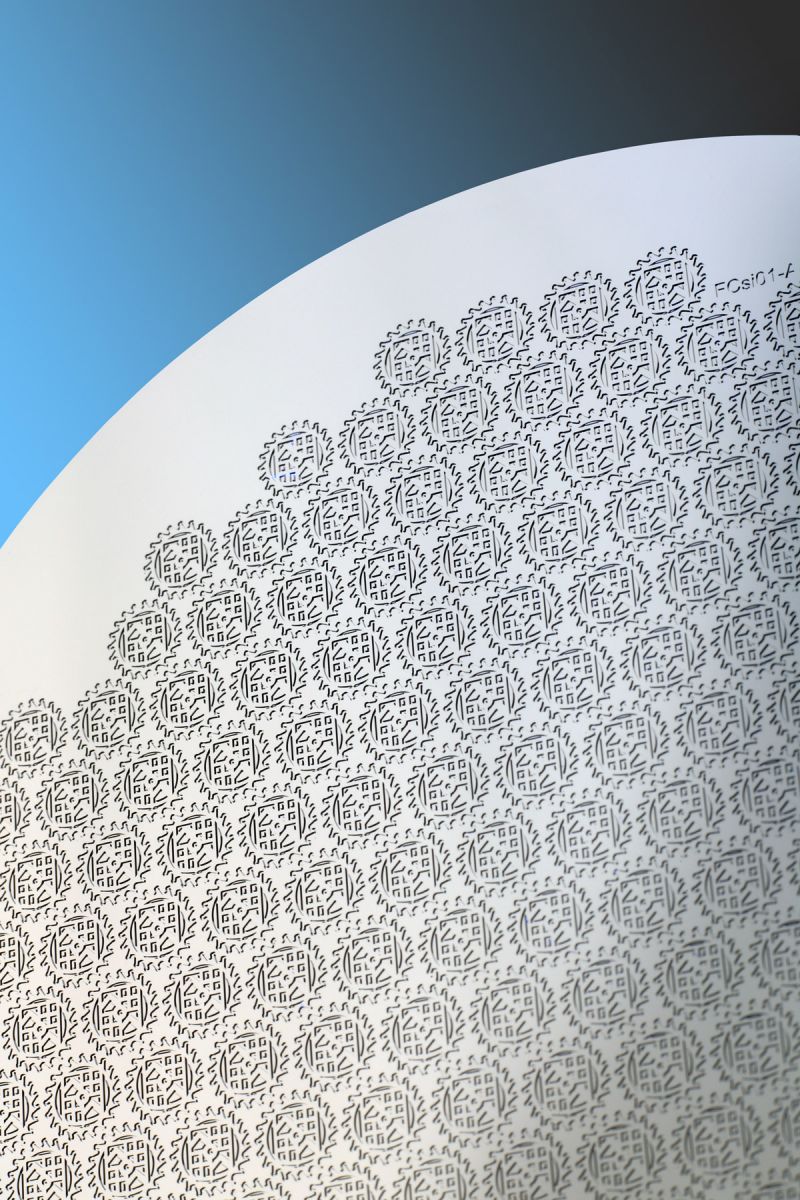

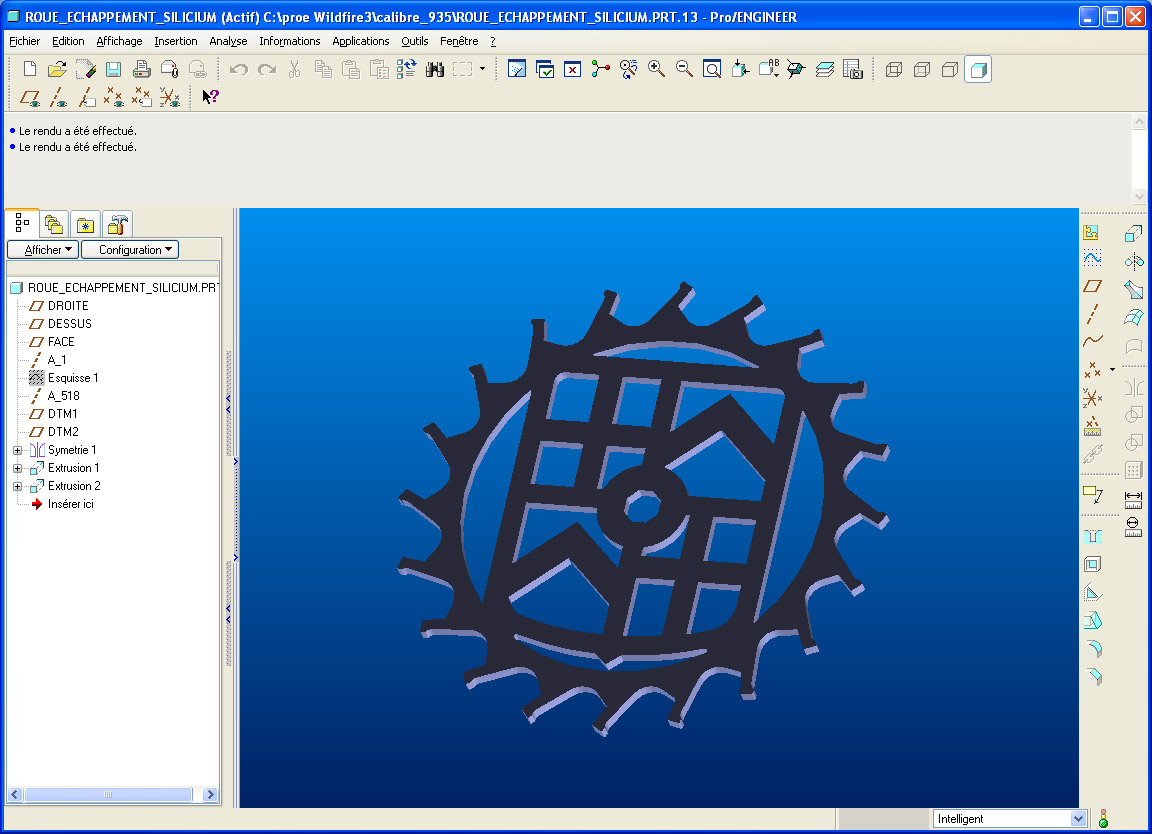

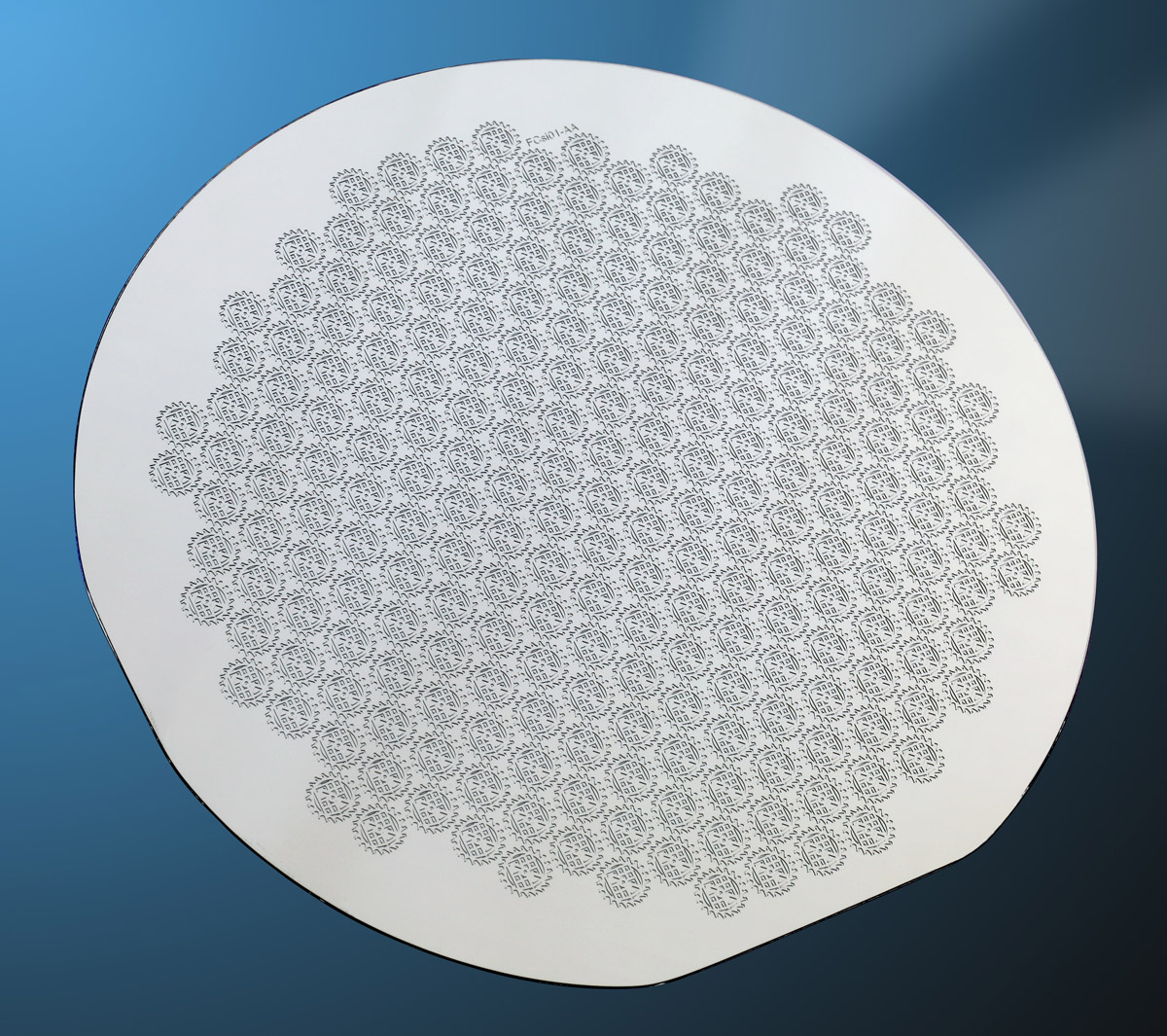

Кремниевое анкерное колесо

В 2007 году компания Frédérique Constant ввела ограниченную мануфактурную модель часов Heart Beat с кремниевым анкерным колесом. Мы отметили три следующих основных преимущества:

• Улучшение: Работа без смазки
  Выгода:
  1. Больше не будет происходить вызванного временем утоньшения колеса и высыхания смазки
  2. Анкерное колесо без смазки устраняет риск распространения масла на другие части механизма.
• Улучшение: Легкость (низкая инерция)
  Выгода:
  Анкерное колесо ускоряется и останавливается при каждом «тик» и «так» часов.
  Кремниевое анкерное колесо с меньшим весом обладает меньшей инерцией, что увеличивает энергоэффективность.
• Улучшение: Хорошие фрикционные характеристики
  Выгода:
  Снижение трения сокращает потерю энергии, следовательно, потребность калибра в энергии снижается.

При трех своих основных преимуществах по сравнению с обычным анкерным колесом, кремниевое анкерное колесо особенно полезно для механизма с турбийоном. В частности, сниженный вес кремниевого анкерного колеса и более выгодные фрикционные характеристики приводят к значительному увеличению энергоэффективности. В результате, модель Frédérique Constant с турбийоном и кремниевым анкерным колесом имеет амплитуду более 300 градусов в положении циферблата вверху и внизу. Даже если заводная головка находится внизу, амплитуда превышает 275 градусов, что значительно лучше, чем эффективность других высокотехнологичных турбийонов.

Разумная весовая балансировка

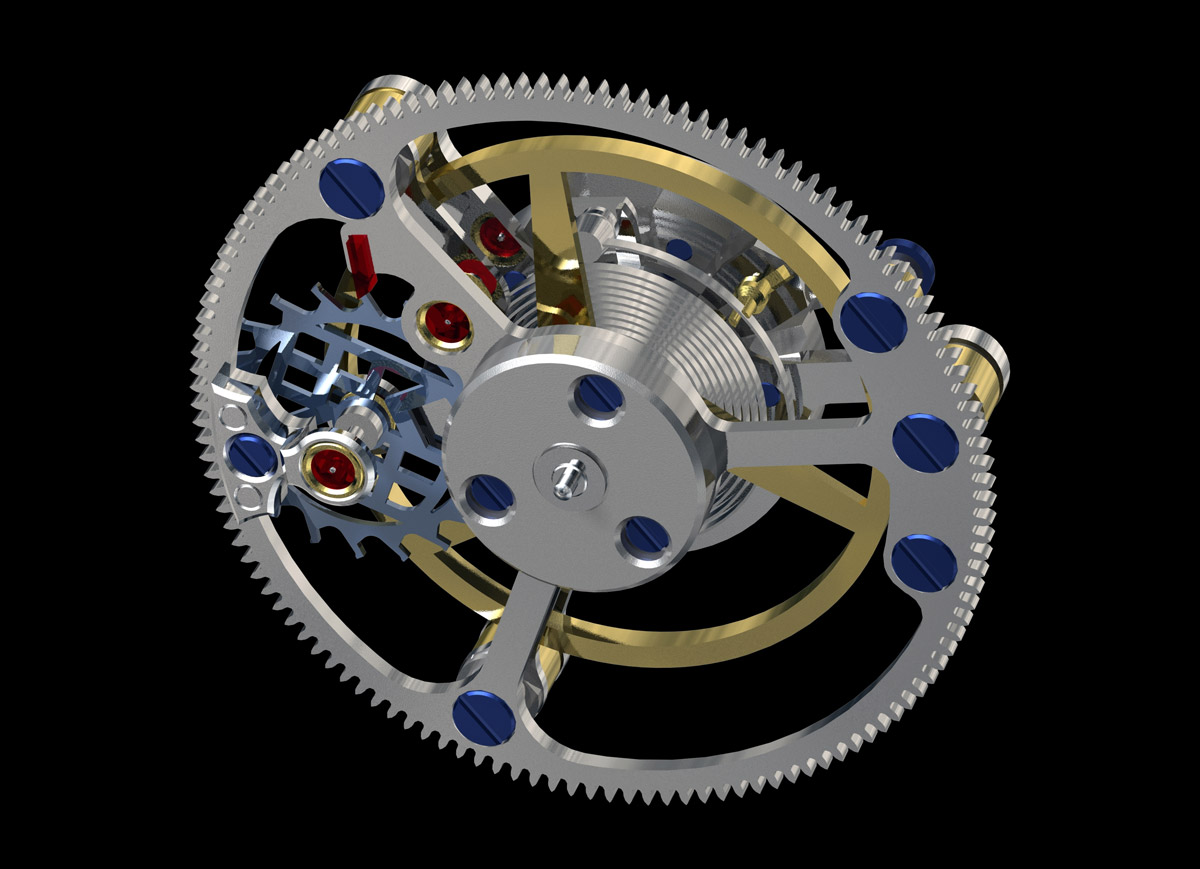

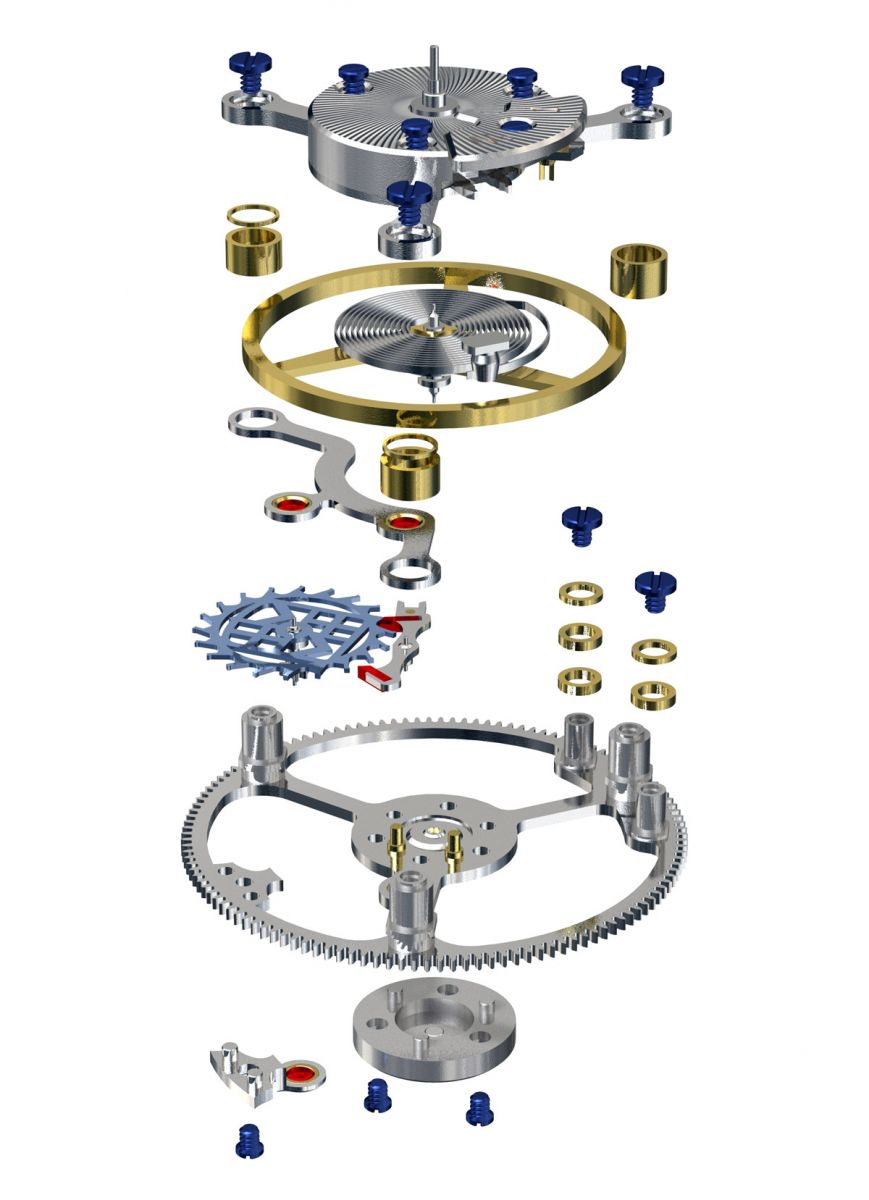

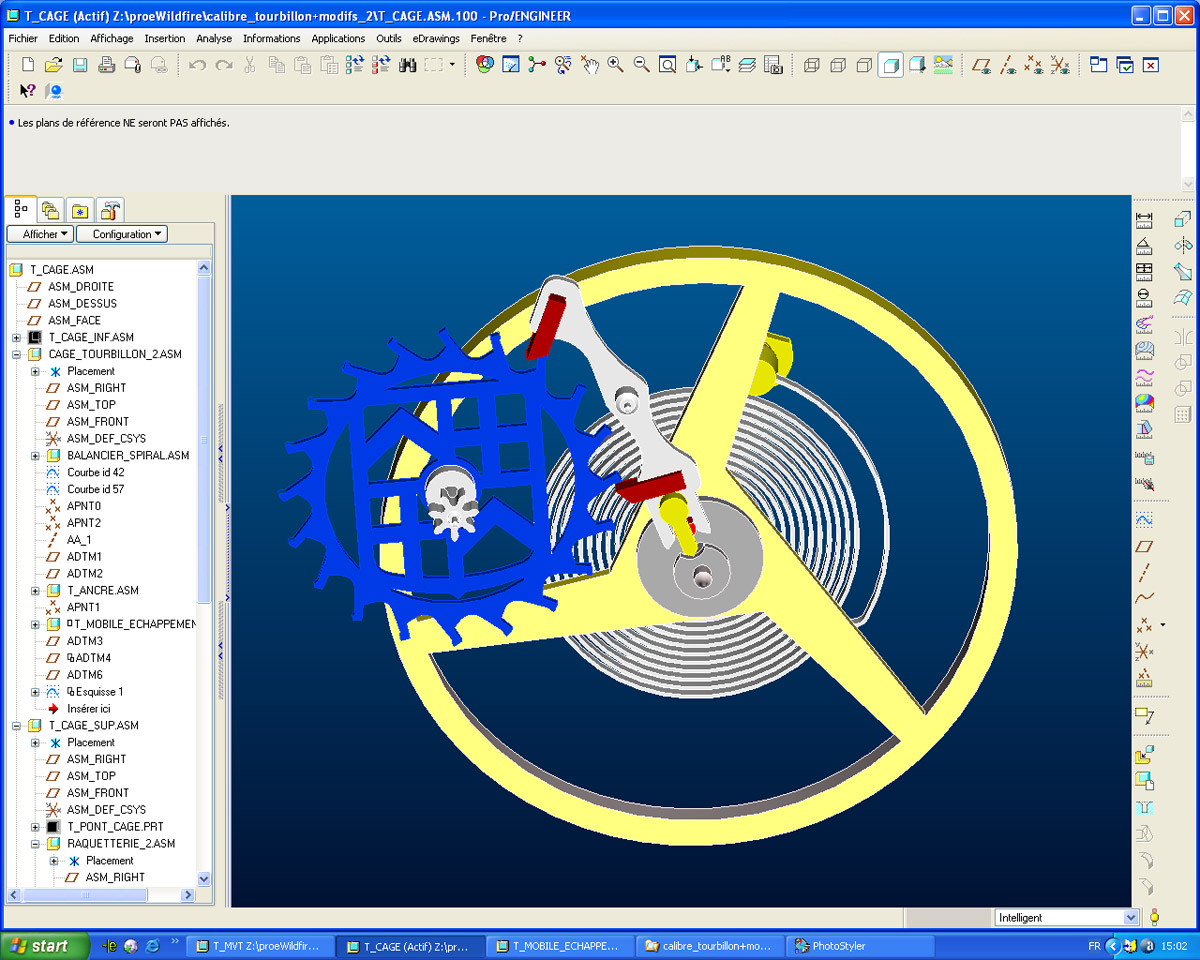

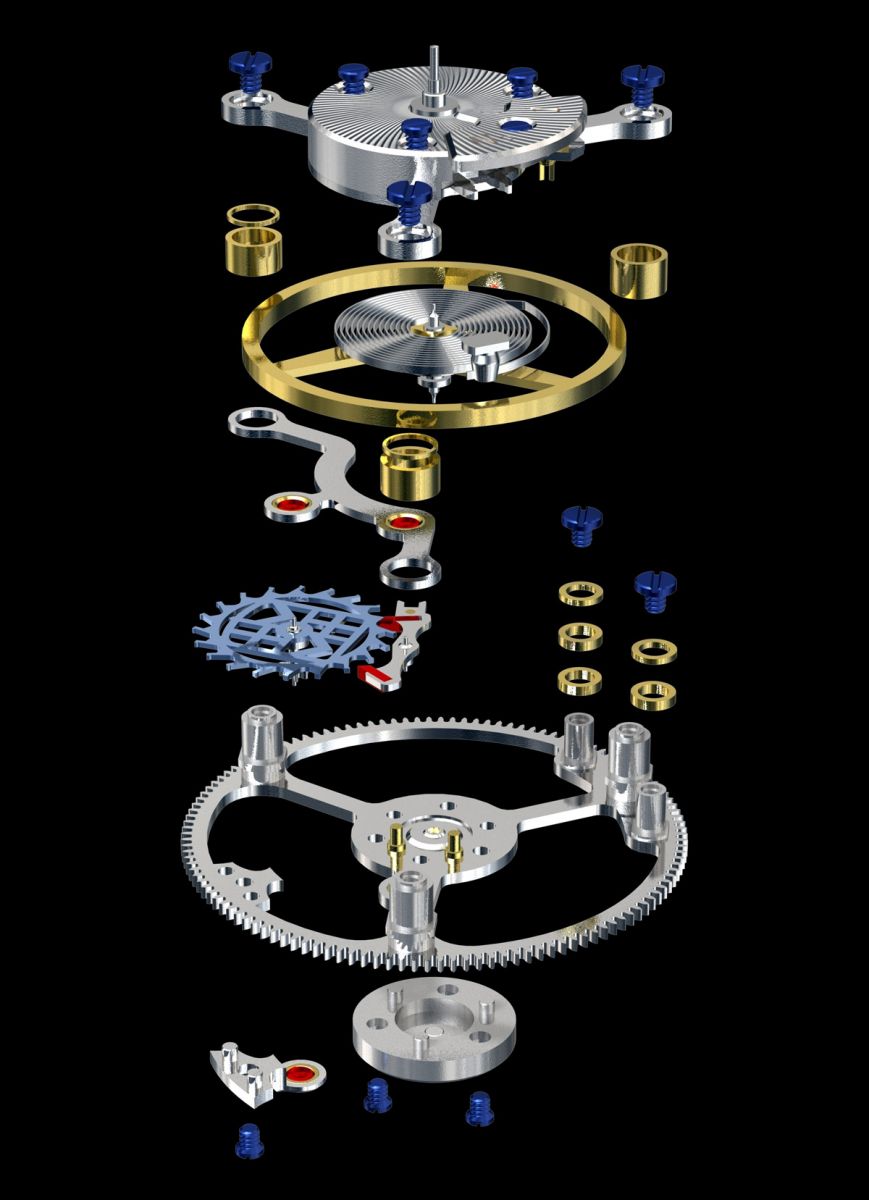

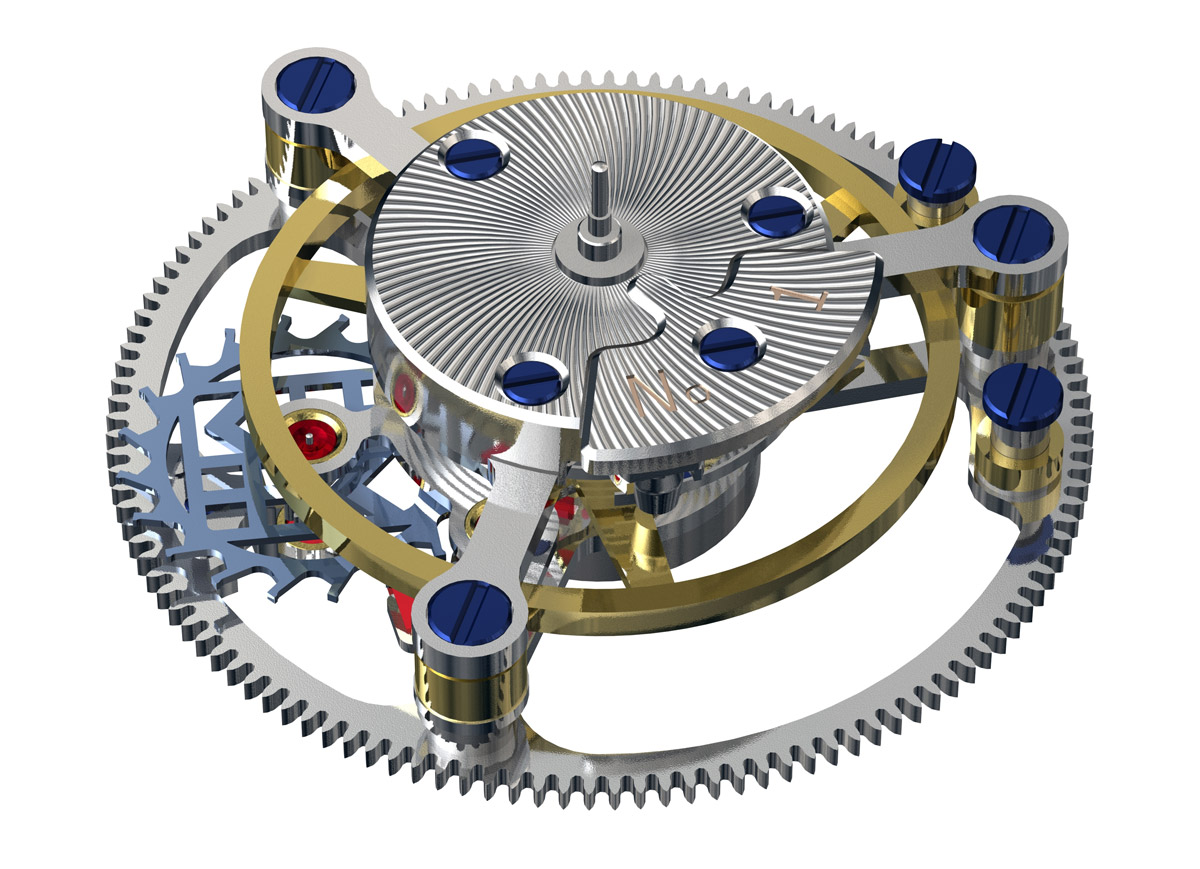

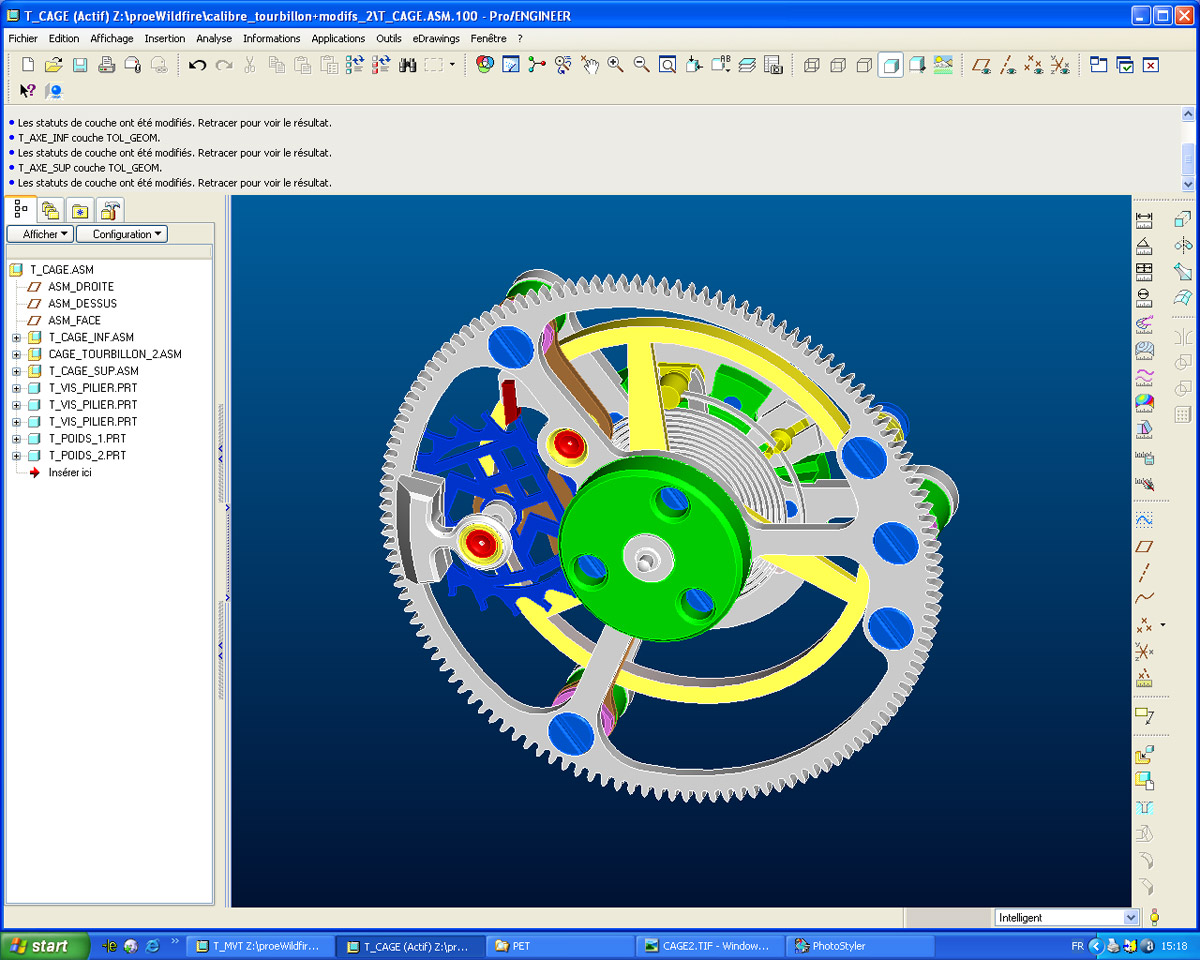

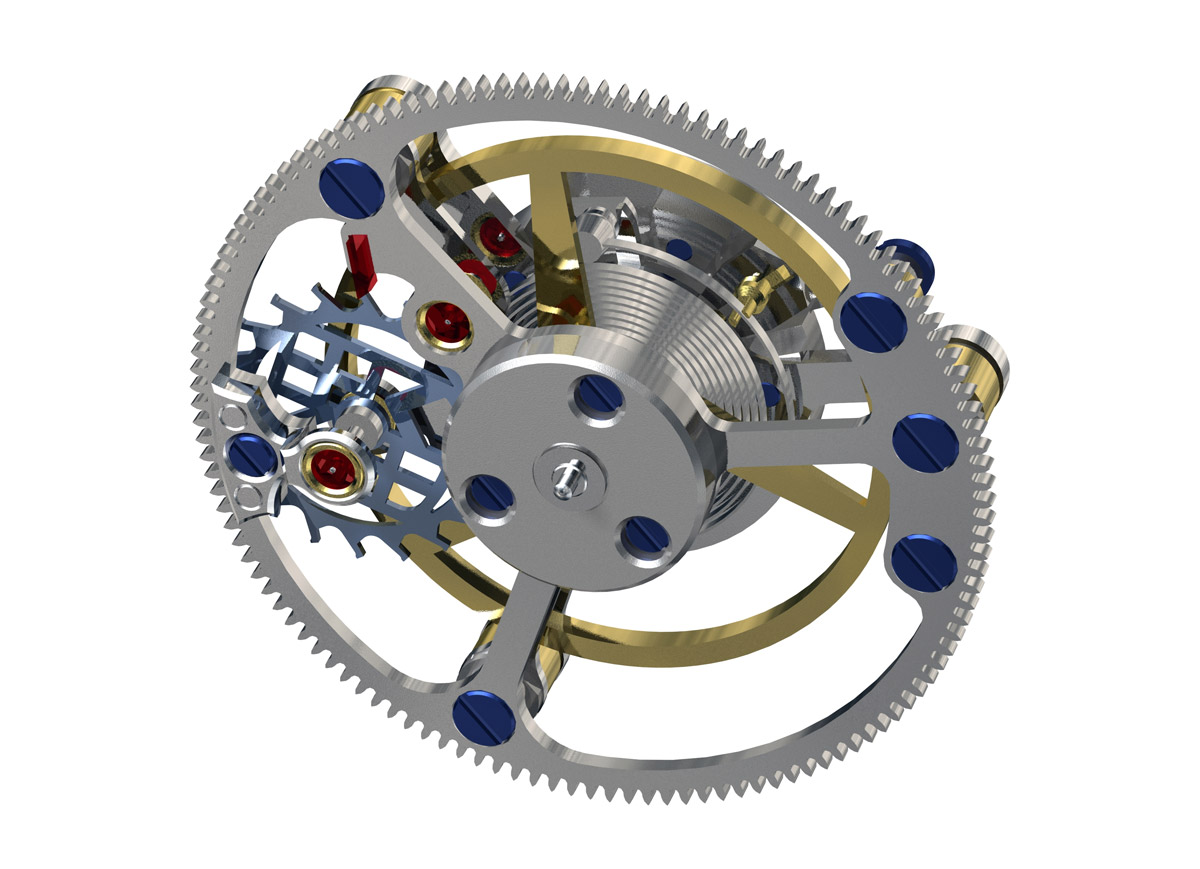

Клеть турбийона Frédérique Constant состоит из 80 частей. Каждая из этих частей производится с учетом наивысшего порогового предела, с точностью 1-2 микрон (0,001-0,002 мм). Многие части производятся на сверхточной машине Frédérique Constant с ЧПУ в Plan-les-Ouates. Эта изготовленная по заказу машина с ЧПУ последнего поколения имеет пороговый предел 1 микрон по осям X и Y и 2 микрона по оси Z. Даже при такой высокой степени точности невозможно получить на 100% равное распределение веса в отдельных деталях, чтобы турбийон работал точно, а равное распределение веса очень важно. Frédérique Constant решили эту проблему системой “Smart Screw” на внешней кромке клети турбийона. Сначала клеть турбийона конструируется с легким перевесом по сравнению с системой Smart Screw на главном колесе клети. После этого высокопрофессиональный часовой мастер может балансировать вес в центр клети турбийона, добавляя и меняя очень маленькие металлические кольца под двумя винтами на главном колесе клети. Как правило, часовому мастеру требуется 8 часов, чтобы настроить маленькие кольца и идеально сбалансировать вес для всей клети турбийона.

Быстрое колебание

Турбийон Frédérique Constant работает при частоте 4 Герц, в результате чего баланс совершает 28800 ударов в час. Следовательно, в турбийоне Frédérique Constant баланс движется 28800 раз в час, а зубчатый механизм движется вперед 691200 раз за 24 часа. Через четыре года эта цифра перерастает в один миллиард импульсов.

Наиболее конкурентоспособные турбийоны работают только при частоте 3 Герц. Более высокое значение «ударов в час» (BpH) позволяет достичь большей точности калибра с турбийоном. Высокое колебание также снижает восприимчивость калибра к вращательному эффекту.

Индивидуальная нумерация

Каждая клеть турбийона имеет индивидуальную нумерацию, чтобы показать, что коллекция ограничена до 188 изделий. Минускульные верхние пластины в центре клети турбийона последовательно нумеруются во время производства на машине Frédérique Constant с ЧПУ. Номер клети соответствует номеру изделия ограниченной серии на корпусе, что делает сочетание калибра и корпуса уникальным.

Основная информация

Земное притяжение – одна из основных причин изменчивости скорости баланса в часах. Частота баланса должна быть идеально постоянной, чтобы обеспечить точное указание времени. Механизм с турбийоном устраняет погрешности частоты в различных вертикальных положениях часов и таким образом компенсирует воздействие притяжения на часы.

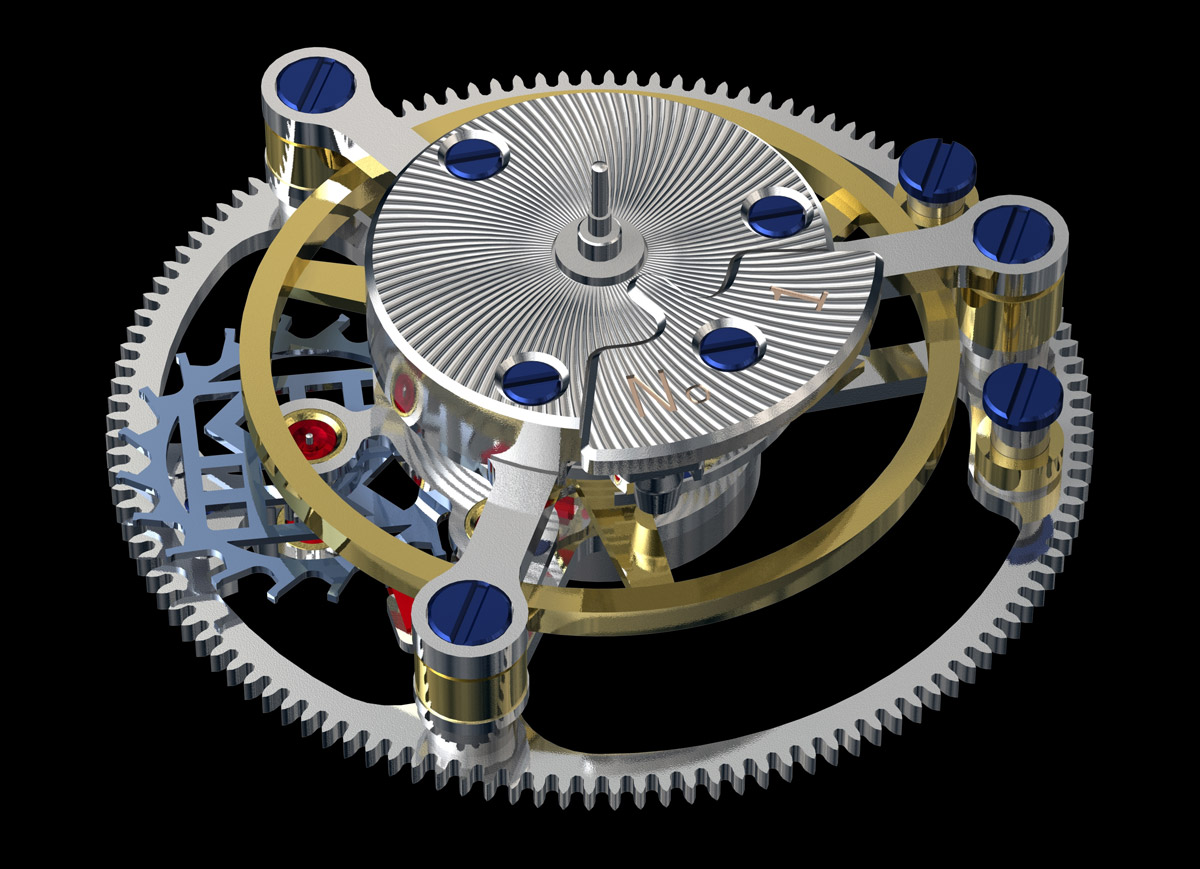

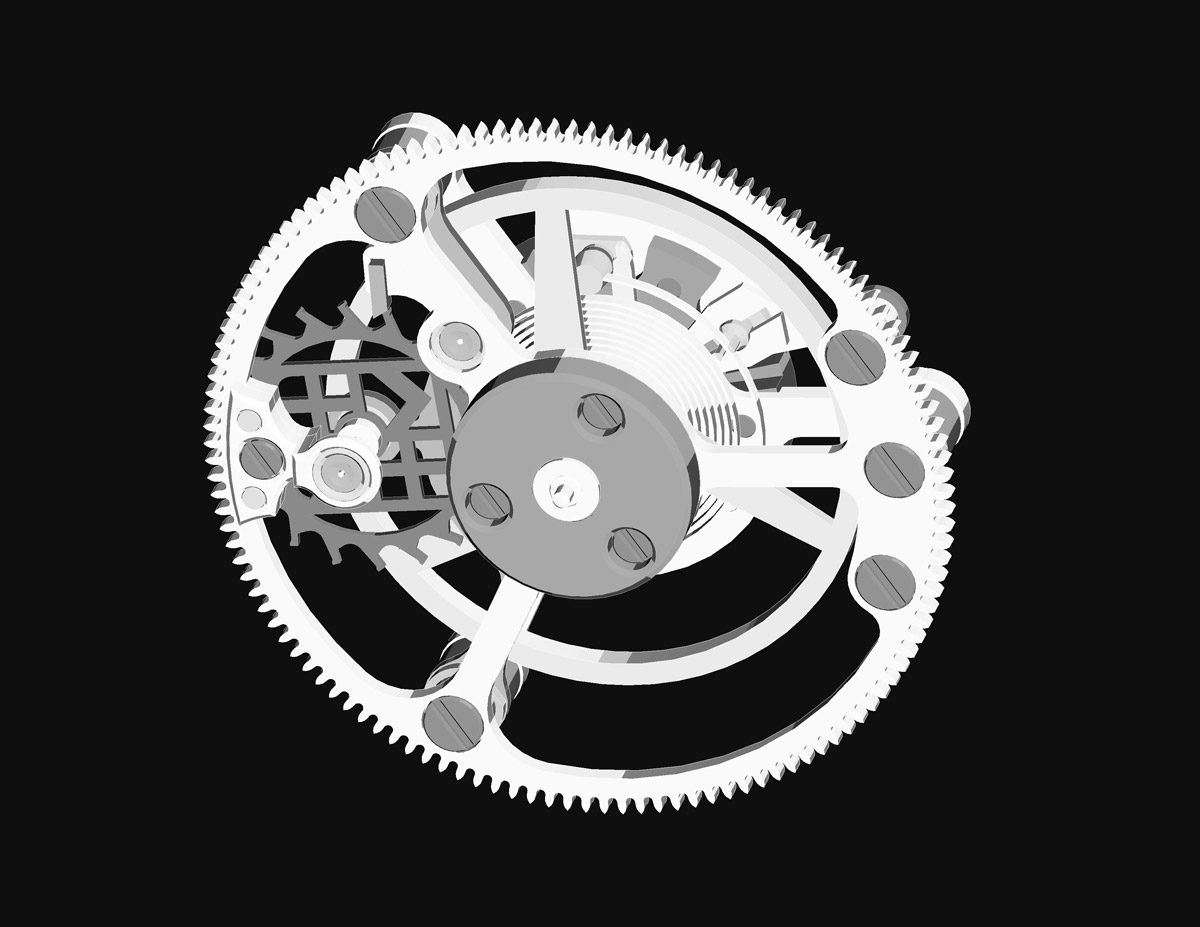

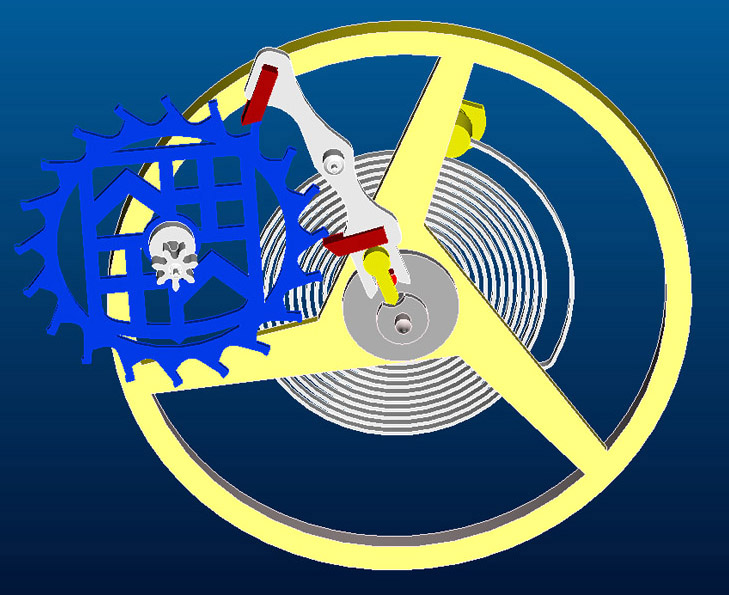

Турбийон Frédérique Constant состоит из мобильной клети, приводимой в движение зубчатым механизмом, который управляет балансом и анкером. Каждый раз, когда баланс получает импульс, клеть слегка вращается вместе со всеми элементами, которые она содержит. Клеть коаксиально движется и совершает один оборот в минуту, так что погрешность скорости автоматически компенсируется, пока клеть турбийона проходит через противоположное положение.

Из всех тонких, сложных механизмов, изобретавшихся часовыми мастерами в течение многих столетий, турбийон – наиболее сложный. Механизм турбийона очень непросто производить в связи с необходимостью точности всех соответствующих частей. Турбийон также ценится за свои технические достоинства и разработку. Лишь очень немногие и только лучшие часовые мастера обладают необходимыми навыками для успешного производства часов с турбийоном.

Турбийон – одно из наиболее ценных и востребованных усложнений как для коллекционеров, так и для ценителей высококлассных часов. Дизайн турбийона Frédérique Constant позволяет видеть механизм турбийона через большую апертуру на циферблате часов у отметки шесть часов. В дополнение к увеличению обаяния часов, клеть турбийона со встроенной в нее стрелкой выступает в качестве индикатора секунд, делая один оборот в минуту.

Турбийон Frédérique Constant оснащен противоударной системой Incabloc. В этом устройстве рубиновый камень баланса, в котором поворачивается ось вращения, установлен на конической подставке, которая сама расположена в твердом усеченном конусе в центре клети турбийона. Когда происходит продольный или осевой удар, подставка соскальзывает в конус, таким образом позволяя оси передать удар раме.

Наряду с механизмом турбийона, мастера компании Frédérique Constant встроили в калибр функции указания дня и ночи. Наконец, много внимания было уделено всем эстетическим деталям механизма: гравировка Côtes de Genève («Женевские волны»), украшения в техниках Perlage, Anglage (выкружка) и Rhodiage (родирование) на всех мостах, а также винты из вороненой стали.

Технические характеристики мануфактурной модели часов Frédérique Constant с турбийоном

Обозначение: FC-980-1
Одноминутный турбийон, указание часов, минут, дня и ночи
Линия 13 ¼ (диаметр 30,5 мм)
4 Гц, 28 800 уд/мин
Автоматический подзавод
Запас энергии 48 часов
Вычисленная эффективность зубчатой передачи 94%
Регулировка Incabloc
Противоударная система Incabloc
Баланс Glucydur
Пружина баланса Nivarox № 1 (спиральная)
Амплитуда +/- 300° при 0 ч и +/- 275° при 24 ч
Узор Côtes de Genève, перламутровая отделка
Техники Anglage и Rhodiage на всех мостах
Позолоченный ротор, украшенный узором Côtes de Genève

Число компонентов

80 клеть турбийона
7 основная пластина и мосты
10 зубчатая передача
5 автоматические колеса
14 система Tirette
33 камни
24 винты
1 двигатель
14 другие
Всего: 188

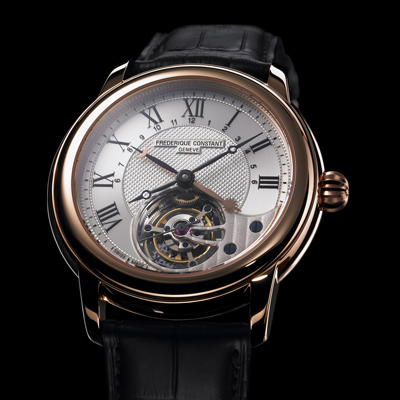

Технические данные – мануфактурная модель часов Frédérique Constant с турбийоном

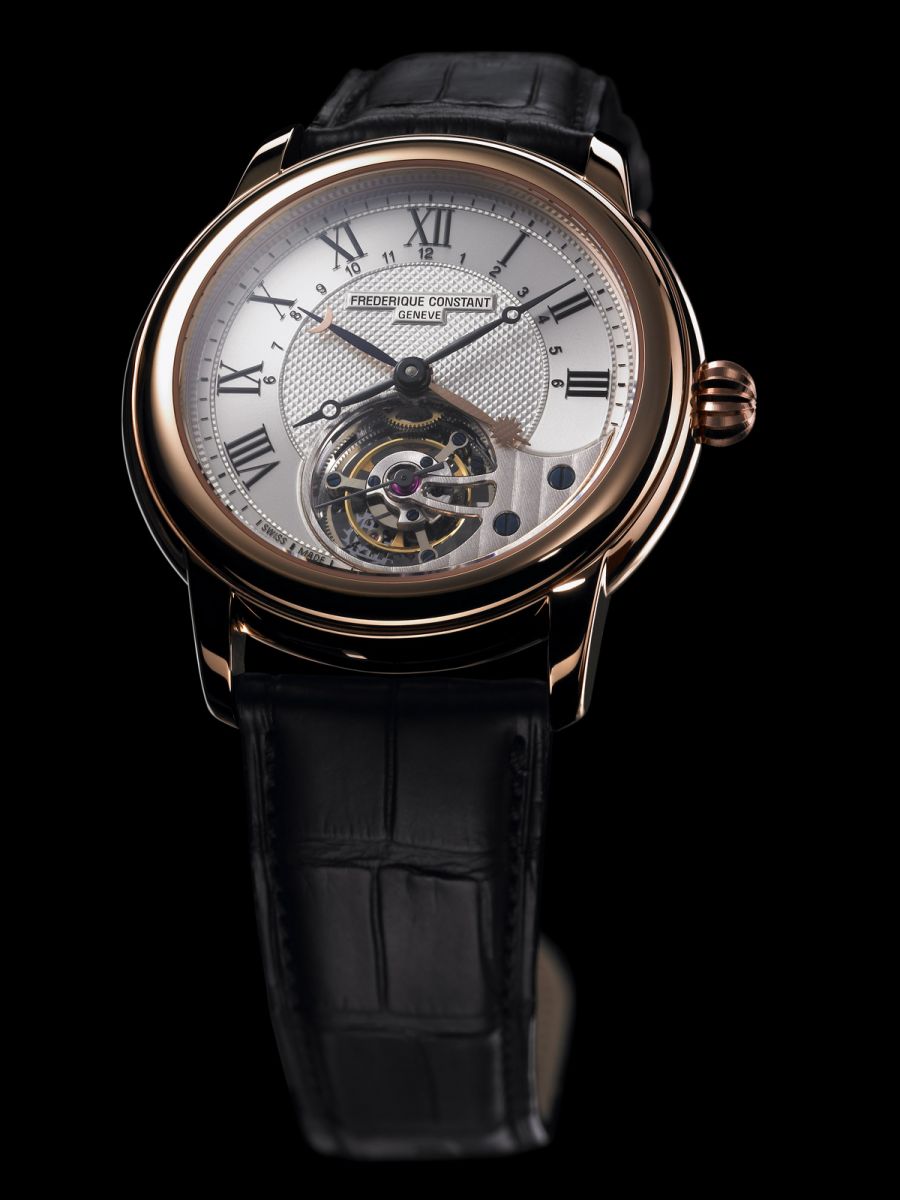

Обозначение: FC-980MC4H9 – лимитированная серия — 188 изделий

• Механизм: Автоматический, калибр FC-980. Одноминутный турбийон, мост баланса со стороны циферблата. Диаметр 30,50мм (13 ¼ ), 28 800 уд/мин, 33 камня, противоударная защита Incabloc, баланс Glucydur, пружина баланса Nivarox № 1, запас мощности 48 часов, мосты украшены узором Côtes de Genève и перламутром, отделка в технике Anglage и Rhodiage. 188 компонентов; каждый механизм имеет индивидуальный номер.
• Функции: Часы, минуты, секунды, указание дня и ночи
• Корпус: Розовое золото 18K, округлая форма, корпус из двух частей, диаметр 42мм, толщина 11 мм, выпуклое сапфировое стекло с антибликовым покрытием, задняя крышка прозрачная (из сапфирового стекла) с антибликовым покрытием, задняя крышка крепится 8-ю винтами, водонепроницаемость до 3 атм. Каждый корпус индивидуально пронумерован.
• Циферблат: Посеребренный, гравировка «Clou de Paris» в центре циферблата. Тонкие черные римские цифры, стрелки из черной стали, розовое золото и указатель дня и ночи из вороненой стали.
• Ремешок: Ручной работы, из крокодиловой кожи, с водонепроницаемой подкладкой; дополнительная складная застежка.
